時至今日,無線化的需求,幾乎已普及到各個應用領域,亦既無線通訊功能是科技行業的技術重點。在這場無線競賽中,良好的天線設計將使您在龐大的無線設備市場中邁向成功的道路,而隨身式設備都在爭取更小體積,更輕和更薄的規格,微型化的晶片天線就是您不可或缺的關鍵元件。
回顧電子產品的過去發展,我們可以預見市場需求並相應開發關鍵組件是成功的關鍵。在無線通訊設備中,設備之間的高品質互連是至關重要的因素,為了實現終端用戶重視的快速穩定的無線連接,良好的天線設計是基本要求。詠業科技擁有具專利的TELA晶片天線、具專利的Pillar 晶片天線以及一系列的單極晶片天線,可謂是具有最齊全晶片天線種類的天線廠。如此,可幫助客戶設計最適合的天線產品,提升客戶產品的特性與穩定性。
詠業科技一系列晶片天線的原理介紹與使用說明;

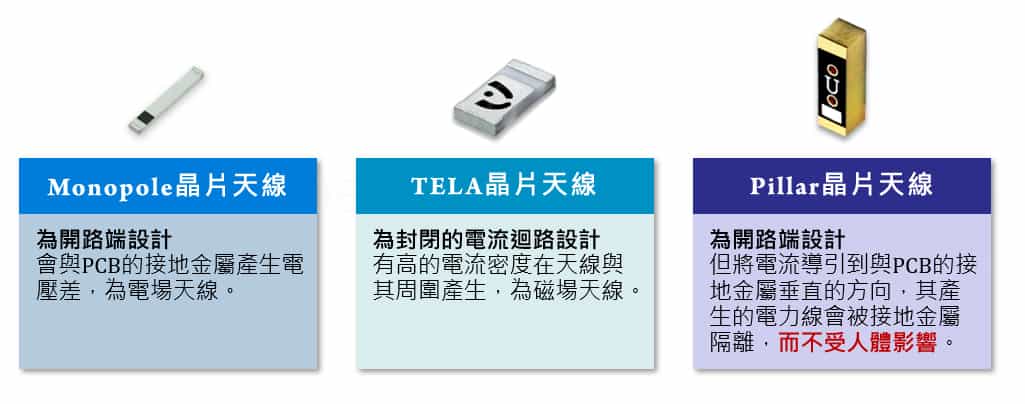

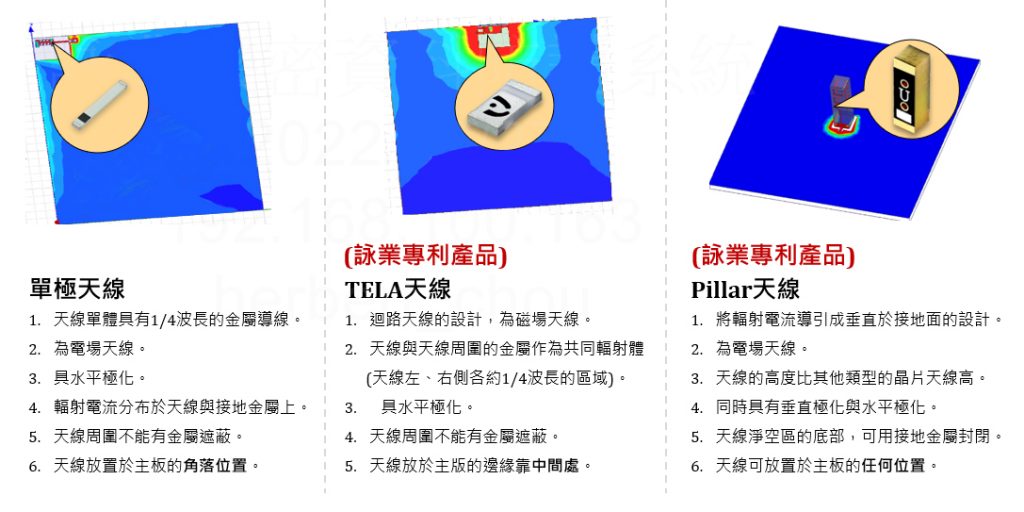

1.三種晶片天線原理說明

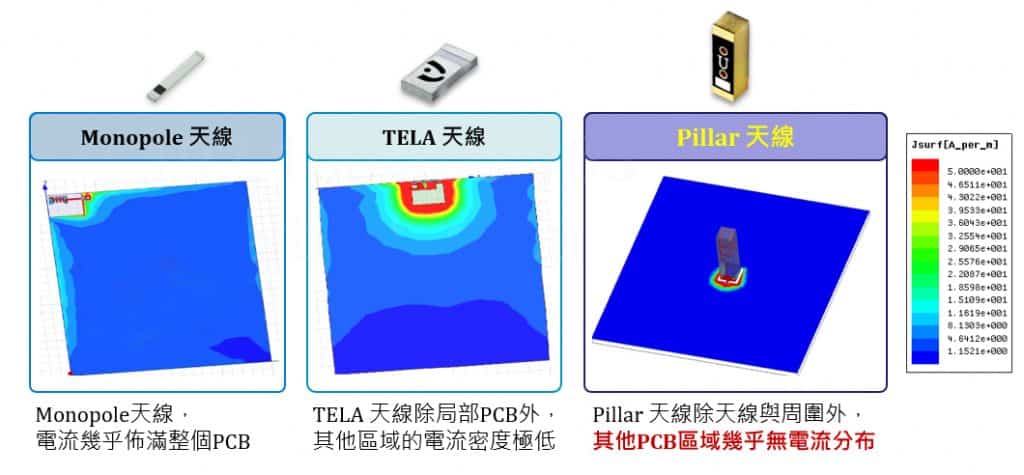

2.三種晶片天線對抗雜訊的能力
Q:如何降低雜訊對內建型天線的影響?
將輻射電流集中在天線的週圍甚至只集中在天線本體上時,可以有效提高天線與其他元器件間的隔離度。如此,當主板上有傳導性雜訊產生時,即可降低天線受到影響的程度。
3.三種晶片天線抗人體干擾的能力
Q:如何降低人體對內建型天線的影響?
人體屬於介電體(介電常數約37),對電場的影響大,對磁場的影響小。
所以設計天線時,要能將天線的電抗近場,設計為磁場效應。
降低輻射電場與人體重疊的區域,甚至在人體與天線間利用金屬物件來屏蔽。

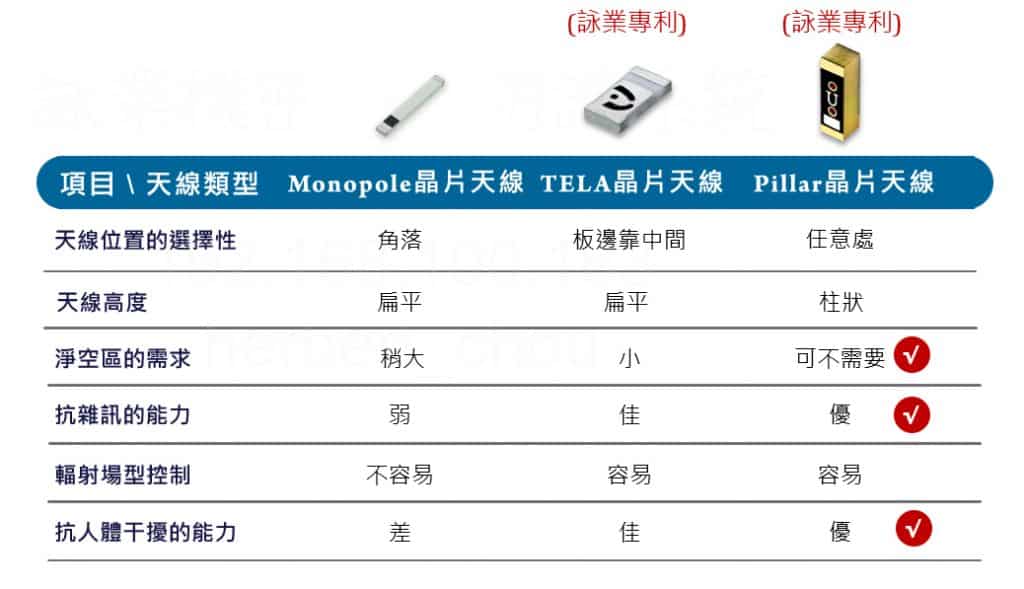

4.三種晶片天線的特性比較表
上述是針對詠業科技的三種晶片天線的技術原理解釋與設計方法說明,在不同的產品設計、使用環境、情境應用下,皆有最適合的天線選項,詠業科技擁有數十年的設計經驗,可以為客戶設計出最佳、最適合的天線種類。
以下為不同的應用領域,所適用的晶片天線建議;
例如,在藍芽耳機應用市場,在這個穿戴式的產品上,尤其適合詠業科技的TELA晶片天線,
例如,在Wi-Fi路由器、機上盒為例。當前許多產品仍然使用棒狀偶極天線或PCB天線。它們不僅佔用空間、不美觀、價格貴,且需要更多的人力來組裝。如果將其替換為詠業科技Pillar晶片天線,您的產品設計團隊便可以告別過時的天線,並設計出新的,苗條和時尚的外觀。
例如,追蹤器應用領域,在這個領域的產品,通常須結合衛星定位(甚至是高精度定位需求)、藍牙傳輸及低功率廣域傳輸等功能,在一個小小的隨身型產品,要置入三種以上不同頻段的天線,常常會造成設計者的困擾,但是詠業科技創新的晶片天線系列產品,已經完全地解決了客戶的問題。
例如,自行車導航機,在這個小型化的產品上,微小化的天線是被需要的,而詠業科技獨創的導航晶片天線,最小尺寸只有3.2*1.6*0.4(mm),既使需求雙頻多星系的定位功能,詠業科技最新的雙頻多星系晶片天線仍能保持在相同的尺寸下達到電性要求,詳細規格請參考詠業科技官網或直接與本公司業務人員接觸。
當然,除了晶片天線以外,天線的種類還有很多種,例如PCB/FPC天線、鐵件天線、LDS天線、棒狀天線等等,詠業科技擁有完整的天線產品線以及豐富的天線設計經驗,完全可以滿足客戶各式各樣的需求。
