過去數十年來,一般的追蹤及導航系統如GPS、GLONASS、Galileo、BeiDou或QZSS僅應用了L1頻段的信號,定位精度約在5-10米。隨著定位技術的成熟,現代GNSS接收器新增另外一個頻段L5及E6等低頻段應用,透過接收多個頻段包含高、低頻率的GNSS訊號來消除電離層誤差,改善多重路徑效應及減少窄頻段的干擾,而達到亞米級的定位精度。
天線廠為了達到雙頻天線的需求,通常以兩顆單頻的平板天線堆疊成雙頻的平板天線,以達到高精度定位天線的規格要求,如此的設計,會造成成本高、尺寸大與穩定性稍差的問題。
因應上述的問題,詠業科技開發出一款創新型的雙頻高精度定位天線,我們稱做Castle平板天線。
詠業Castle平板天線的特點
Castle平板天線的單層設計相較於傳統的疊層天線,擁有更好的訊號品質及更有競爭性的成本,從而進一步提升現有多頻(L1,L2,L5,L6)GNSS衛星訊號收訊效能,滿足市場對於高精度定位的需求。
以更為簡潔、俐落、扁平的突破性天線設計,詠業Castle平板天線使用陶瓷材料當基材結合空腔結構,設計出接收多頻GNSS訊號的單層結構,可執行雙頻、三頻,甚至多頻的操作,特別適合搭載RTK高精度定位技術的應用。
詠業創新的平板天線設計,藉由陶瓷單體中的鏤空區域,創造出不同區域有不同的等效介電常數,由此可設計出支援多重頻帶收訊的單層平板天線-Castle,其名來自於它近似中世紀城堡建築的外觀。

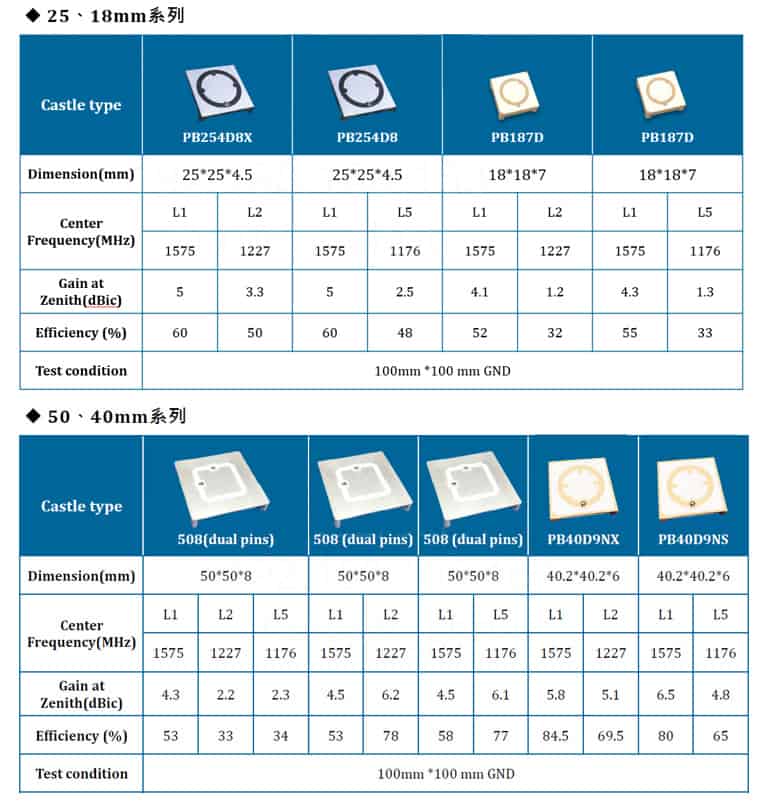

Castle平板天線採用俐落的單層設計,其最大的優勢在於扁平化結構,製程上相較於目前主流市場上的堆疊製程,具有更好的效能、品質的穩定與有競爭力的成本。常規的18x18mm或25x25mm尺寸型號的Castle平板天線,即可達成良好的L1+L2或L1+L5接收效率,而更大尺寸的40x40mm及50x50mm型號,則可利用多饋入點的設計,達成三頻L1+L2+L5甚至全頻L1+L2+L5+E6收訊,並且擁有更好的頻寬及效能。
目前也積極開發更大的尺寸,例如66x66mm的Castle平板天線,以期能在全頻段L1+L2+L5+E6皆有良好的收訊能力。
搭配Castle平板天線的天線模組

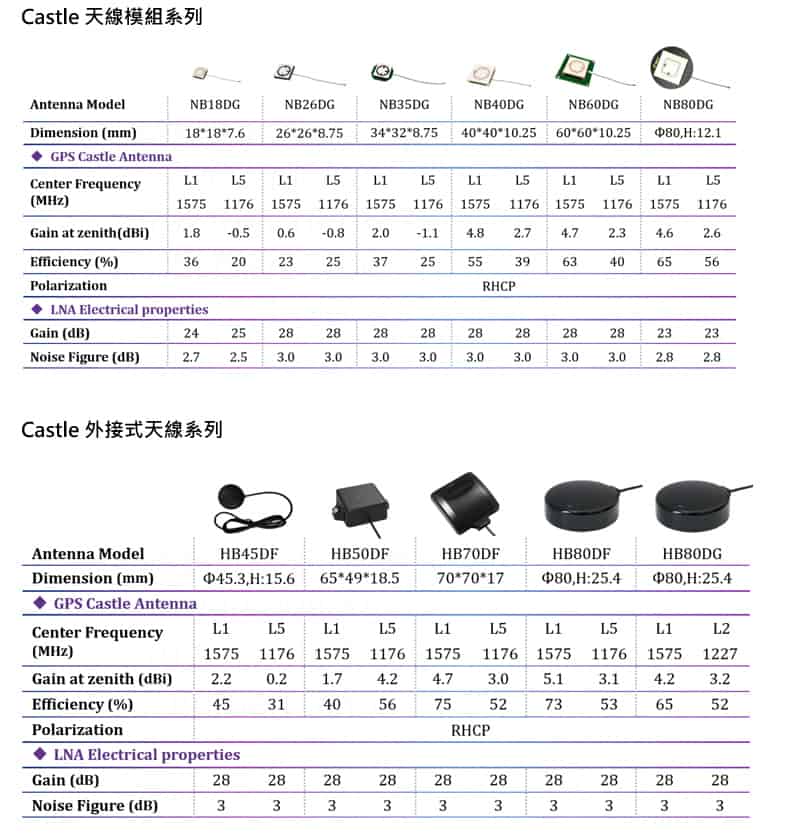

繼推出Castle平板天線後,詠業為客戶設計出具抗干擾能力之高精度定位天線模組及其外接式天線(housing covered)。
為降低環境雜訊源的干擾所導致信號品質的下降,詠業以獨創的低雜訊放大電路設計搭配詠業具專利性的Castle平板天線,開發出一系列具高抗干擾能力的天線模組與帶有外殼的外接式天線,讓客戶在實際的使用情境中,可避免外界雜訊干擾確保好的收訊品質。
導航定位的標配 : 抗干擾主動式天線
無論LNA或是外接帶殼的天線模組,詠業Castle平板天線系列天線皆屬多頻多模,包含美國GPS全球衛星定位系統、俄羅斯GLONASS格洛那斯、歐盟的GALILEO伽利略以及中國北斗BEIDOU衛星導航系統。因多衛星系統比單一GPS系統可見可用衛星數目多,可減少首次定位時間,也能使定位精度大幅提高。 目前的城市環境複雜,穩定的高精度定位已逐漸變成標配,然目前定位裝置同時具有各種不同功能之無線訊號,除了手機電信傳輸、多頻段WiFi、藍牙、多頻GPS、LTE或5G訊號互相干擾,加上城市高樓林立的環境,接收模組優異的抗干擾能力成為客戶定位基本需求。
