壓電致動器是將壓電陶瓷薄片貼合於一彈性基材所組成,透過電壓訊號產生伸張與收縮,來達到位移變化及震動的效果。此類由電能轉換成機械能的方式稱之為逆壓電效應。壓電致動器依貼合的形式,主要可以分成 Unimorph和Bimorph。Unimorph的結構由一片壓電陶瓷薄片貼合於一片彈性基材的一側所組成,請參考圖一。Bimorph的結構由二片壓電陶瓷薄片分別貼合於一片彈性基材的兩側所組成,請參考圖二。壓電致動器可依客戶的需求調整尺寸,例如 : 長方形、方形或圓形。
壓電致動器有以下的特點 :
- 尺寸輕薄
- 反應時間快速
- 低噪音
- 振動穩定
- 可依訊號的不同產生各種的振動模式
壓電致動器會隨著不同的驅動電壓產生不同的位移量和力,如圖三與圖四所示,因此可以控制驅動電壓來得到所需求的位移量和力。
Test Conditions:
1. Module type:Unimorph PZT module
2. Piezo ceramic size:59.3mm*19.3mm*0.2mm
3. Matrix material size : 65mm*20mm*0.1mm
4. Free length:43mm
5. Test voltage:DC 50V/75V/100V/125V/150V
Test Conditions:
1. Module type:Bimorph PZT module
2. Piezo ceramic size:59.3mm*19.3mm*0.2mm
3. Matrix material size : 60mm*20mm*0.1mm
4. Free length:22.7mm
5. Test voltage:DC 20V/40V/60V/80V
壓電致動器主要可應用於觸覺回饋領域,例如筆記型電腦的觸控板、觸控面板的震動源、各類觸控儀表面板的震動源…等,請參考圖五之壓電致動觸覺回饋示意圖。

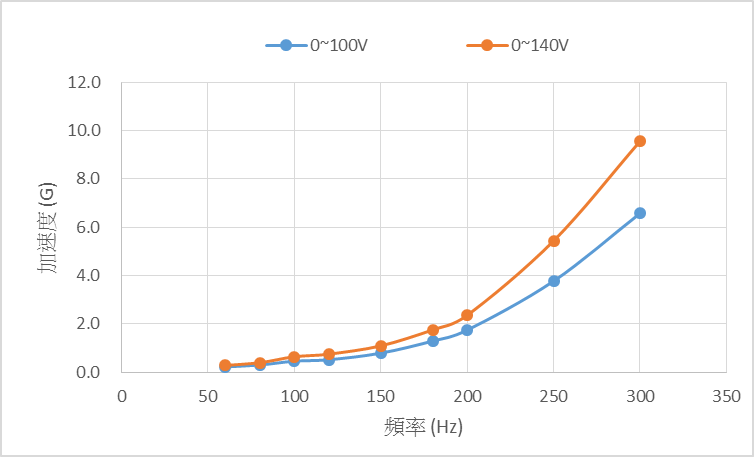

壓電致動器會隨著不同的驅動電壓和頻率而產生不同的振動加速度,如圖六與圖七所示,因此可以藉由控制驅動電壓和頻率來得到我們想要的振動回饋觸感。
Test Conditions:
1. Module type:Unimorph PZT module
2. Piezo ceramic size:59.3mm*19.3mm*0.2mm
3. Matrix material size : 65mm*20mm*0.1mm
4. Accelerate meter:TI DRV-ACC16-EVM
5. Test voltage:Sine wave 0~100V/0~140V
6. Test position:Accelerator meter on center of unimorph PZT module
Test Conditions:
1. Module type:Bimorph PZT module
2. Piezo ceramic size:59.3mm*19.3mm*0.2mm
3. Matrix material size : 65mm*20mm*0.1mm
4. Accelerate meter:TI DRV-ACC16-EVM
5. Test voltage:Sine wave +50V/-50V; +70V/-70V
6. Test position:Accelerator meter on center of bimorph PZT module
詠業科技在壓電陶瓷產品領域的研發和生產有超過25年的經驗,詠業科技在陶瓷的配方和製程能力上具有雄厚的基礎,搭配詠業科技設計、組裝之能力,能提供不同型式的壓電致動器,如客戶有需求,我們也可依客戶規格和需要來開發及生產客製化的壓電致動器。
